产品名称：桥架支架 产品编号：172556-192 产品型号：桥架支架 更新时间：2018.01.15 出品单位：广东合兴电气有限公司 浏览次数： 更多产品图片：
产品详细介绍：

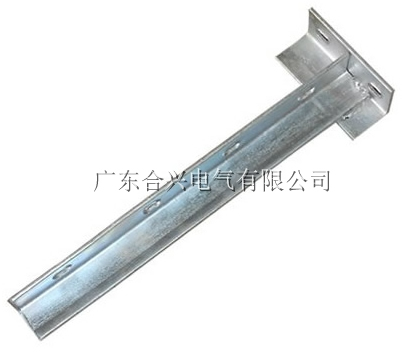

支架是支撑电缆桥架和电缆的主要部件，它由立柱、立柱底座、托臂等组成。它具有结构简单、重量轻、成本低、强度大、造型美等优点，可满足不同环境条件（工艺管道架上、楼板下、墙壁上、电缆沟内）安装成不同形式（悬吊式、直立式、侧壁式、单边、双边和多层等）。电缆桥架如需多层重载荷吊装时，要尽量采取双边敷设，避免偏载过大。支架部分的连接螺栓配套供贷、安装螺栓（膨胀螺栓）根据需要按型号订货用户如需其它品种规格的支架，欢迎来图、来函或面洽订货。H-01A工字钢立柱是支撑电缆桥架的主要部件,它适用于电缆多、载荷重、桥架跨度大的场合，它可以根据需要安装成悬吊式、直立式、侧臂式、悬吊式、直立式均可采用双边多层安装。根椐设计的需要，亦可采用10#工字钢，其长度按需要选择。H-01B丁字钢立柱可在载荷轻时作单边吊装，配套托臂为TB-01A，安装方法与工字钢相同。H-01C型槽钢立柱可作垂直引上、引下或与TB-03托臂配套作吊装立柱。H-01D角钢立柱可作轻载荷单边吊装立柱，配套托臂为TB-03。H-01E异型立柱可作为单边吊装桥架的立柱，配套托臂为TB-02，底座连接螺栓M12。      电缆桥架托臂详细说明：     托臂支架是支撑电缆桥架和电缆的主要部件，它由立柱、立柱底座、托臂等组成。；它具有结构简单、重量轻、成本低、强度大、造型美等优点，可满足不同环境条件（工艺管道架上、楼板下、墙壁上、电缆沟内）安装成不同形式(悬吊式、直立式、侧壁式、单边、多边和多层）等的需要。     电缆桥架如需多层重载荷吊装时，要尽量采取双边敷设、避免偏载过大。     托臂支架部分其表面处理有电镀锌、热度锌、喷漆、喷塑四种。
